Пальцы и втулки для экскаватора HIDROMEK HMK 220LC

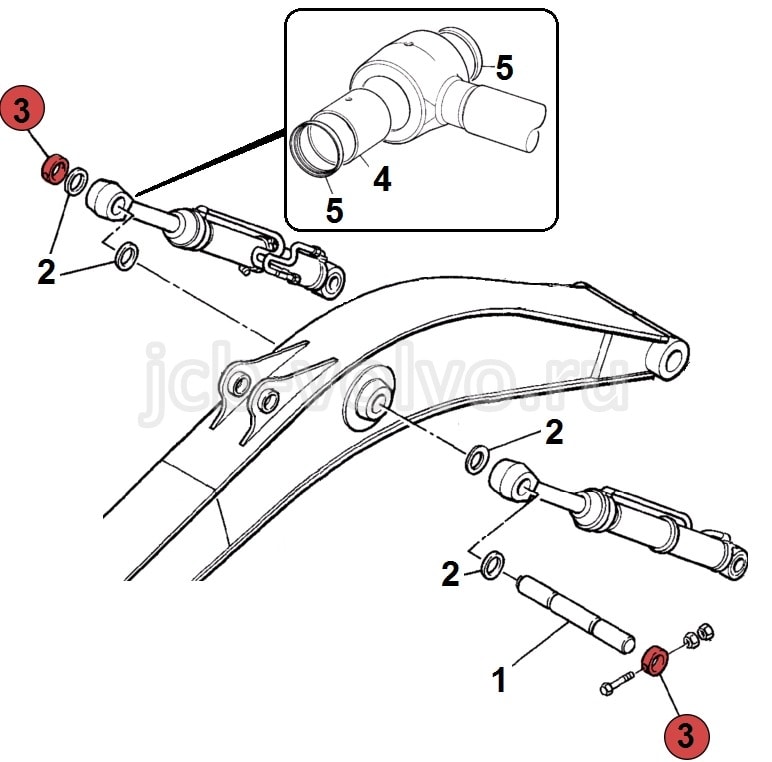

На схеме указаны все шарнирные соединения на стреле , рукояти и ковшевом соединении гусеничного экскаватора HIDROMEK HMK 220 LC.

Позиция на схеме соответствует позиции детали в списке. Для каждого узла указаны пальцы, втулки, шайбы. Изображения схематичные, в реальности возможны небольшие отличия.

Если Вы не нашли нужную деталь в списке, вы можете связаться с нами по телефону или написать запрос через форму на сайте, мы обязательно Вам поможем.

Наименование	Узел	Артикул	Цена	Кол-во	Приобрести
Палец в основание стрелы	1	H345000201	36500 руб	1
Втулка в основание стрелы	1	H345104501	6400 руб	2
Уплотнение в основание стрелы	1	N10/5910006	550 руб	2
Палец в основание г/цилиндра стрелы	2	H345000601	8600 руб	2
Втулка в основание г/цилиндра стрелы	2	H343304600	5740 руб	2
Сальник в основание г/цилиндра стрелы	2	N10/5809505	550 руб	4
Палец крепления штоков г/цилиндров стрелы	3	H345000900	29840 руб	1
Втулка в ушко штока г/цилиндра стрелы	3	H343304600	5740 руб	2
Уплотнение в ушко штока г/цилиндра стрелы	3	N10/5809505	550 руб	4
Стопор (замок) на палец крепление штоков г/цилиндра стрелы	3	H345001000	7200 руб	2
Палец (крепление основания г/цилиндра рукояти)	4	H345001100	8500 руб	1
Втулка в основание гидроцилиндра рукояти	4	H343308800	5400 руб	1
Уплотнение в основание г/цилиндра рукояти	4	N10/5809505	550 руб	2
Палец крепления штока г/цилиндра рукояти	5	H345001100	8500 руб	1
Втулка в ушко штока гидроцилиндра рукояти	5	H343308800	5400 руб	1
Уплотнение в ушко штока г/цилиндра рукояти	5	N10/5809505	550 руб	2
Палец (соединение рукоять-стрела)	6	H345001203	24200 руб	1
Втулка в рукоять (соединение рукоять - стрела)	6	H345203501	6400 руб	2
Уплотнение в рукоять (соединение рукоять - стрела)	6	N10/5901056	550 руб	2
Палец в основание г/цилиндра ковша	7	H345001500	8500 руб	1
Втулка в основание г/цилиндра ковша	7	H343304600	4900 руб	1
Уплотнение в основание гидроцилиндра ковша	7	N10/5809505	550 руб	2
Палец (соединение тяг с рукоятью)	8	H345001702	12500 руб	1
Втулка в рукоять (соединение с тягами ковша)	8	H345203701	4850 руб	2
Уплотнение в рукоять (соединение с тягой ковша)	8	N10/5708505	550 руб	2
Шайба в узел крепления тяг ковша к рукояти	8	H345001601	450 руб	1-8
Палец в трапецию (соединение с г/цилиндром ковша)	9	H345001900	12650 руб	1
Втулка в трапецию (крепление штока г/цилиндра ковша)	9	H345401100	5240 руб	2
Уплотнение в трапецию (соединение с гидроцилиндром ковша)	9	N10/5809505	550 руб	4
Втулка в ушко гидроцилиндра ковша	9	H343304600	4900 руб	1
Уплотнение в ушко гидроцилиндра ковша	9	N10/5809505	550 руб	2
Шайба в узел (соединение штока гидроцилиндра ковша с трапецией)	9	H345002300	450 руб	1-8
Палец ковша (соединение с трапецией)	10	H345002000	12100 руб	1
Втулка в трапецию (соединение с ковшом)	10	H345401200	4540 руб	2
Уплотнение в трапецию (соединение с ковшом)	10	N10/5809505	550 руб	2
О-кольцо на палец ковша	10	H345303400	960 руб	2
Шайба в узел крепления ковша	10	H345002300	450 руб	1-8
Палец ковша (соединение с рукоятью)	11	H345303301	12200 руб	1
Втулка в рукоять (соединение с ковшом)	11	H345203902	6550 руб	2
Уплотнение в рукоять (соединение с ковшом)	11	N10/5708505	550 руб	2
О-кольцо на палец ковша	11	H345002100	1050 руб	2
Шайба в узел крепления ковша	11	H345002300	450 руб	1-8
